本方案中所采用的水控設備均為杭州華星S系列產品，該設備符合國家及行業相關標準，其核心電路全部選用原裝進口產品。
本方案設計依據：
系統設計所涉及的設計標準和規范主要有：
《智能建筑設計標準（DBJ08-47-95）》
《民用建筑電氣設計規范（JGJ/T16-92）》
《商用建筑線纜標準（EIA/TIA-569）》
《電氣裝置安裝工程施工及驗收規范（GBJ23-90，92）》
我們的系統選用PHILIPS公司原產的MIFARE I型非接觸式IC卡，該卡具有32位的全世界唯一序列號，具有嚴密的邏輯運算和邏輯加密功能，以及高達8Kbit的存儲容量，分為 16個扇區支持多種應用，每個扇區有自己的一組密碼，可自定義每個扇區的訪問條件，在讀寫速度、讀寫安全性、系統的擴展性等方面遠優于磁卡、ID卡。
|
指 標
|
參 數
|
指 標
|
參 數
|
|
產品芯片
|
Philips Mifare 1 S50
|
存儲容量
|
8Kbit，16個分區，每分區兩組密碼。
|
|
工作頻率
|
13.56MHZ
|
封裝材料
|
PVC、ABS、PET、PETG、0.13mm銅線。
|
|
讀寫距離
|
2.5～10cm
|
封裝工藝
|
超聲波自動植線/自動碰焊。
|
|
讀寫時間
|
1～2ms
|
執行標準
|
ISO 14443，ISO 7816。
|
|
工作溫度
|
－20℃～85℃
|
數據安全性
|
相互三次通過認證，數據加密，支持多應用。
|
|
外形尺寸
|
86x54x0.80±0.04mm
|
數據完整性
|
半雙工握手通信，循環冗余校驗（CRC）。
|
|
擦寫壽命
|
>100,000次
|
典型應用
|
企業一卡通、公交儲值卡、高速公路收費、停車場、小區管理。
|
|
數據保存
|
>10年
|
經過多年的努力和不斷的產品技術更新，S系列水控機不僅可以應用在企業、校園的澡堂、公寓、開水房以及其它公共用水場合的收費管理，并可以全面支持校園及企業一卡通擴展。
針對企業、校園后勤管理的改革要求，由我公司組織研發的“一卡通管理系統”系列管理軟件和S系列水控類設備，不僅能完全滿足客戶多種管理方式的需求同時能有效的擴充滿足多種水、電控領域的應用需求。整個系統設計采用先進的C/S構架，SQL server數據庫結構，能滿足分布式系統的多種應用。這種采用計算機來管理的“水控消費管理系統”，既能實現對用水消費過程的有效監督，又能通過科學、嚴格的管理提高工作效率。

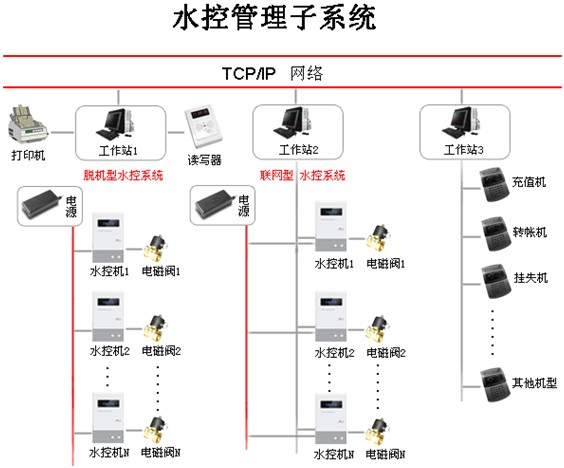

一個完整的水控消費管理系統主要由三大部分組成，即中央處理部分、網絡傳輸部分和前端設備部分。
主要完成數據的傳輸任務，主機命令的下載，終端數據的采集。良好的網絡環境是水控消費系統運行的可靠保證，網絡結構要求嚴格按照RS485總線型布線結構來布線，主要組件如下：
.jpg)
.jpg)
水控系統的硬件設備包括感應IC卡水控機、電磁閥、水控專用電源、網控器、感應IC卡、水表（可選配）、感應IC卡充值機（可選配）、感應IC卡轉賬機（可選配）等，具體各型號產品的產品介紹和功能特性詳見產品中心內的介紹。
水控機具有自動識別“偽卡”功能，持偽卡、假卡者消費，水控機會不認卡并報錯。用撿到已掛失的卡用水，聯網水控機將報警、警告。

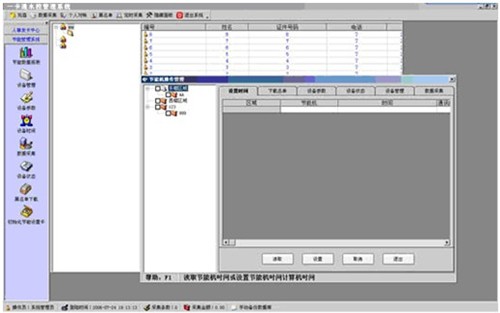

需要對聯網水控和單機特殊功能進行管理，可通過管理軟件和設置卡進行限制每天消費次數、額度，單次消費額度，兩次刷卡的時間間隔；最大限度的保證系統的使用靈活性。
.jpg){kind=small}
可實現日、月、年、或某一階段的數據報表統計，各收費網點當次、當天的收入情況總量，聯網水控可查詢明細報表統計，個人對帳能準確地記錄個人的消費、充值明細記錄，為用戶公平消費提供有力證明。
為了方便系統管理員查詢系統的資金收支、用戶的消費等信息，本系統提供了豐富的報表，供管理員進行查詢。系統可以根據多種選擇條件進行查詢，方便用戶使用。

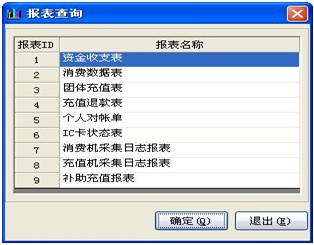

單擊“查詢報表”，如圖所示：
.jpg)

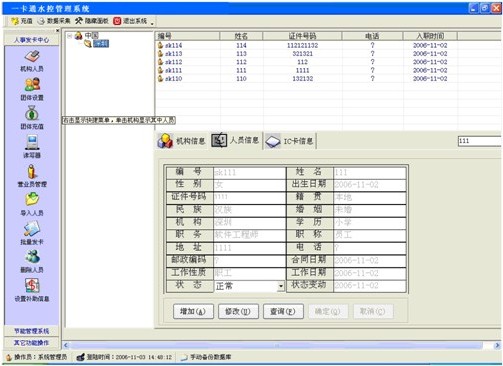

可擴展員工和學生消費、考勤、宿舍門禁管理、上機上網收費管理、學籍管理等都可以憑借該卡片的一卡多用性能得以實現。另外聯網水控可支持和消費子系統用同一個錢包。
.jpg)
|
設 備 名 稱
|
型 號
|
數量
|
單價
|
總額
|
備注
|
|
管理電腦
|
|
|
|
|
客戶自備
|
|
感應IC卡水控機
|
|
|
|
|
|
|
水控系統管理軟件
|
|
|
|
|
|
|
感應IC卡發卡機
|
|
|
|
|
|
|
水控專用電源
|
|
|
|
|
|
|
電磁閥
|
|
|
|
|
≤90℃，用于公寓及澡堂。
|
|
流量計量儀
|
|
|
|
|
選購，計量方式選用。
|
|
感應IC卡
|
|
|
|
|
根據具體使用人數定。
|
|
網控器
|
|
|
|
|
|
|
感應IC卡消費充值機
|
|
|
|
|
|
|
感應IC卡消費轉賬機
|
|
|
|
|
|
|
工程施工費
|
|
|
|
|
|
|
調試培訓費
|
|
|
|
|
|
|
合計
|
|
|
|
|
|
我公司應市場客戶的要求對各系統產品解決方案進行分類，但由于編輯網站內容要花費大量的時間，故此解決方案較為籠統，在本網站的第二期網站內容增添中，將對各系統產品解決方案進行詳細的分類介紹，敬請關注。
感謝閱覽！
總編稿人：萬紅星
聯系電話：13656711511或13336060809
