配線工藝
1．數據線采用雙絞線（最好帶屏蔽，屏蔽是用金屬網或鋁箔抗干擾）。485+和485-數據線一定要互為雙絞，雙絞是因為485 通訊采用差模通訊原理，雙絞的抗干擾性較好。
2．布線要用多股線，多股是為了備用。兩芯以上（四芯或八芯線）選用其中一組用于通訊，若選用兩組時，必須將有色的并成一條，將白色的并成另一條，其他可以做為備用。
3．用485 總線連接多端點設備必須用手牽手式的總線結構，堅決避免星型連接和分叉連接。
4．交流電及機箱電源要真實接地，防止浪涌沖擊和雷擊，當靜電積累時可以配防雷設計釋放能量，保護門禁等設備和相關芯片的安全。
5．數據線應與強電電源線分開穿管走線，數據線與交流電電源線同時走線時，距離應在20CM以上。
6．所布導線兩端頭應標記編號，并做《線端標號表》。
7．從專用電源引出的12V/24V直流電與數據線可以穿在同一根PVC管內。
8．配線時應避免導線有中間接頭。若線路中非用接頭不可，其接頭必須采用壓線或焊接，接頭處應采取絕緣措施，其絕緣等級不低于導線額定值。
線路防護
1．線路敷設首先要考慮安全性，要不容易被破壞。
2．線路盡可能暗裝，門禁有安全性要求必須暗裝或穿金屬管明敷。
3．所有線路都應穿防火PVC管或金屬線管，設備進線部分或天花板走線可用防火PVC軟管或金屬軟管。
4．采用PVC管布線尤其在室外時，管的接頭要用PVC膠粘好，以防水氣。
5．采用金屬管布線尤其在室外時，要相互電氣聯接并良好接地。
6．預埋管道時，不能折小于90度的彎，轉彎半徑應大于管徑兩倍。建筑體內預埋轉彎要少，并遠離墻表安裝區。
7．暗裝時直管每45米內需裝1個接線盒，每20米有一個彎時需裝1個接線盒，每15米2個彎時需裝1個接線盒，每3個彎時必裝1個接線盒。以此類推方便線路檢查。
線路的明敷
1．線路明敷時要橫平豎直，或與建筑結構平行，并固定穩妥、美觀。
2．線路轉角時應是直角或與建筑體等角，并固定穩妥美觀。
3．在視覺區明敷時，應采用適當型號的PVC線槽，轉彎處接縫應是對角線。
4．設備安裝點或線路分線處都應安裝線盒。
5．線路或設備旁邊不得安裝帶有強電場、強磁場及強電磁波、高溫輻射的設備，如：雷達站、發射站、發電站。
電源安裝及設備的防護措施
1．每臺設備取電點應安裝五孔（或三孔）電源插座或電源開關，便于檢修，插座及開關的電流容量應大于5A。
2．裸露的開關電源應采取加裝鐵盒或保護罩等安全保護措施。
3．室外安裝考勤機等設備需外加防雨罩等防水保護設施。
4．室外安裝的設備要避免日光曝曬。
5．所有安裝設備應按編碼表編號標記。
6．線頭應壓接或焊接，要確保牢靠。
RS485總線安裝調試常用方法
共地法：用數據線的屏蔽線（金屬網或鋁箔）將所有RS485 門禁機的GND地線連接起來，這樣可以避免所有設備之間存在影響通訊的電勢差。
終端電阻法：多終端設備的RS485總線連接時，在最后一臺RS485終端機的485＋和485－上并接一個120 歐姆的終端電阻來改善通訊質量。
另外，多終端設備的RS485總線連接時，負載數量過多，如一條總線上超過30臺，建議用RS485HUB來解決，RS485轉換器質量和兼容性要較好。
消費機的安裝
1．臺式消費機應留1米左右的電源及數據線，便于移動。
2．掛式消費機要配有專用的安裝架固定安裝。
3．消費機若有備用通訊口沒用，則應插上備用插頭，或用其它防水物蓋住。
4．旁邊不得安裝帶有強電場、強磁場及強電磁波、高溫輻射的設備（其它IC卡設備也一樣），如：雷達站、發射站、發電站。

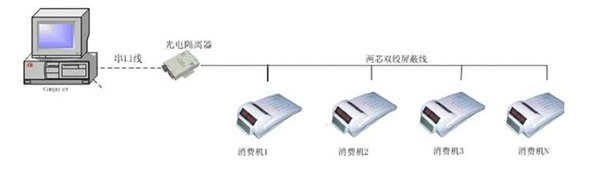

消費機安裝及接線方式
水控設備安裝及接線方式

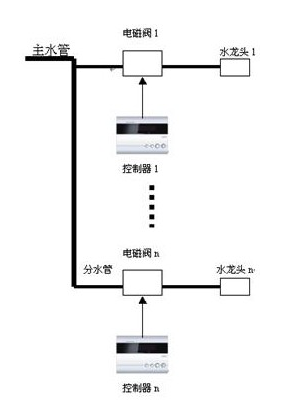

1．計量方式：

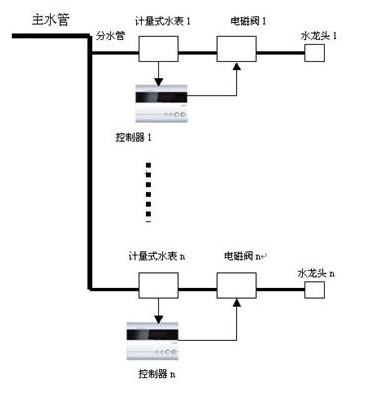

2．計時方式：
3．接線方式：
紅：12V 電源；黑：GND；橙：電磁閥；綠：電磁閥；白：電水表；黃：電水表；籃：保留。

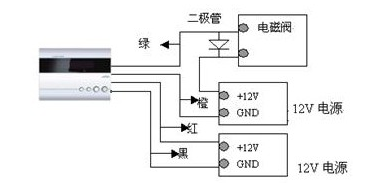

4．電磁閥接線方法：
5．電源箱集中供電接法：
水控系統采用集中供電方式，選用我公司水控電源箱時，每20個點（水控加閥門）一組，一組配一個，雙路供電有兩組輸出：12V/5A電源供應20臺水控機，12V/25A電源供應20臺電磁閥。采用總線制布線方式（布線成本較高，但分攤后的電源每點成本低）。主機線和電磁閥線布成A、B兩線，支線分別為C、D線。
即：A---C，B---D
A線要求：線截面不小于1.5平方毫米，不長于100米；
B線要求：線截面大于2.5平方毫米，不長于100米；
C線要求：線截面不小于0.5平方毫米，不長于10米；
D線要求：線截面大于0.75平方毫米，不長于5米；

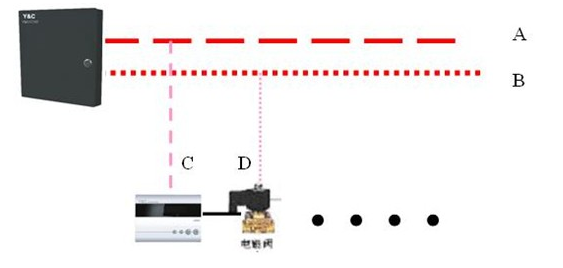

以下圖例：
