發布時間：2015-09-15 23:14:00 閱讀次數：1797
指針式萬用表（現在用得比較少，這里就不介紹了。）

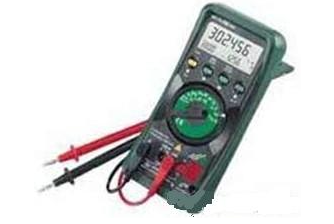

數字式萬用表（現在用得比較多，便宜的只要幾十元，建議買帶接錯不燒功能的。）
測試通斷與短路

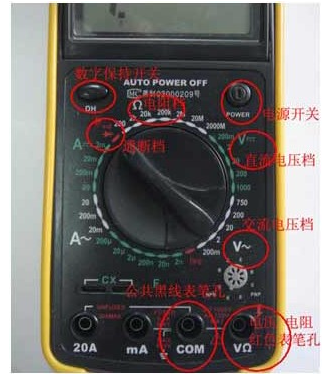

萬用表檔位置于通斷檔位，黑色表筆插在萬用表COM孔，紅色表筆插在VΩ孔。將兩個表筆短路，萬用表蜂鳴器鳴叫，顯示000，表示萬用表正常。
測量目標線路，如果蜂鳴器鳴叫，數字顯示很小，證明通路（短路）。如果蜂鳴器無反應，數字顯示1，表斷路。
測試輸出電壓
測試電源箱輸出電壓置于V—20檔（直流電壓檔），門禁設備的門禁控制器、電鎖、讀卡器的電壓通常都是12VDC左右的。
黑色表筆插在萬用表COM孔，紅色表筆插在VΩ孔。紅表筆對相應的正極，如果測得的電壓是負的，則有可能你正負判斷反了。
測試交流電是否有接地線：
確保交流電三腳插座真實接地，才能使得門禁控制器的防雷設計、防靜電設計和防浪涌設計真實地發揮效果。
萬用表置于V—750檔（交流電壓檔），黑色表筆插在萬用表COM孔，紅色表筆插在VΩ孔，三角交流電插座是這樣的：頂部的插片是接地線的。底部的兩個插片是接火線和零線的。火線和零線的測試電壓應該在220V左右，測試地線插片和下面依次兩個插片，如果有一個測試的電壓是220V，證明地線有可能接好了。還有一種方法，用試電筆確定下面哪個插片孔是火線。直接測量火線和地線的電壓，如果是220V證明地線已經接好了。
備注：這個只是簡易的方法，并不能確保接地質量是優秀的，僅做初步參考之用。例如：這個方法無法識別有些不規范場合將地線和零線擰在一起的情況。
交流電插座下面兩個插片，左邊的到底是零線還是火線，很難形成規范，雖然有規范，但實際場合很難保證施工布線人員規范設置。
如何測量電流和電阻，這里就不詳述了，請參考相關萬用表的說明書。精通萬用表的使用，是門禁技術人員必備的技能之一。
