產品介紹
開門按鈕（出門開關）在門禁系統中是用于進出門時開啟電控鎖的執行裝置。K1-1B長條形不銹鋼紅外出門開關是免接觸紅外感應出門開關裝置，該產品采用了國際先進的紅外光學技術，輸出繼電器開關量信號，接線方便，使用操作簡單，IP-55工業防護級別的外觀設計，可在門禁、出入口自動化控制等多種場合使用，非接觸使其保護使用者健康，免于病菌傳染擴散。
產品特性
■操作簡易，安裝方便。
■應用紅外光學感應技術，免接觸感應出門（紅外檢測）。
■產品采用SUS 304不銹鋼面板。IP-55工業防護級別，防水、防塵。
■防止接觸性傳染病擴散，保護員工身體健康。
■五十萬次測試合格耐用度。
■繼電器開關量輸出，雙LED指示燈，感應器智能顯示。
1）感應器待命：藍色發光二極管，藍色指示燈亮；
2）用戶接觸到感應器在10厘米內，紅色指示燈亮。
■門禁系統指定配套產品。
■接線方式：
|
端 子 名 稱 |
功 能 |
|
DC12V（＋）端 |
12V直流電輸入正端（＋）。 |
|
DC12V（－）端 |
12V直流電輸入負端（－）。 |
|
NO端 |
正常時與COM端保持?jǐn)嚅_，感應出門時與COM端閉合。 |
|
COM端 |
NO、NC公共端。 |
|
NC端 |
正常時與COM端保持閉合，感應出門時與COM端斷開。 |
技術參數
|
指 標 |
參 數 |
指 標 |
參 數 |
|
感應距離 |
0.1～10CM |
工業防護級別 |
防水、防塵：IP-55。 |
|
產品壽命 |
50萬次 |
觸點額定值 |
3A/120V交流，3A/30V直流。 |
|
工作電壓 |
12V直流 |
適用溫度 |
-20℃～55℃ |
|
產品重量 |
85g |
外型尺寸 |
115(L)×70(W)×29(H)mm |
產品圖片

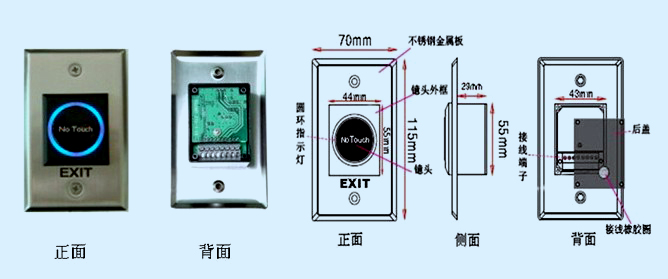

圖1—產品圖片

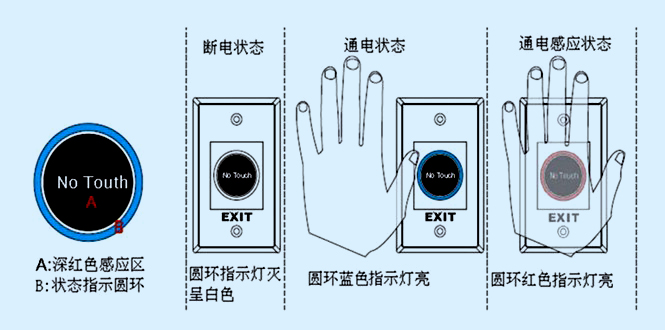

產品雙色LED工作說明
圖2—產品雙色LED工作說明
